该仪器用于测量单颗粒的抗压强度，适用于材料研发过程中的颗粒力学性能评价。可辅助筛选优质颗粒，提升电池一致性。产品为国产替代方案，相比进口设备具有成本优势。
应用领域
· 单颗粒力学特性分析检测，面向研发场景
正/负极材料研发,指导辊压压力、速度等参数设定提升极片均匀性
· 单颗粒电阻特性分析检测
筛选高电导颗粒
通过电导性数据指导电极配方设计
· 国产替代，成本显著低于进口设备
新型多探针技术 |
高精度位移控制与检测 |
符合国家推荐标准 |
高分辨率光学成像 |
多种测量模式可选 |
XYZ自动位移平台 |
设备型号 | Particle H1 | Particle H3 | |
产品功能 | 应力应变、压溃力等力学检测 | 应力应变、压溃力等力学检测（高通量） | |
测试对象 | 前驱体材料、固态电解质材料、阳极、阴极等颗粒 | ||
位移 | 量程 | 0-95μm | |
精度/分辨率 | 0.001μm | ||
压力 | 量程 | 0.01~100mN | 0.01~200mN |
分辨率 | 0.1mN | 0.01mN | |
| 精度 | ±0.15mN | ±0.05mN | |
温湿度 | 量程 | 0-80°C/5-95%RH | 0-80°C/5-95%RH |
精度 | ±2℃、±4%RH | ±2℃、±4%RH | |
颗粒图像观察 | ● | ● | |
自动下压控制 | ● | ● | |
自动位移平台 | ● | ● | |
软件功能 | ● 全自动通讯连接; | ● 实时数据采集记录与预览; ● 标准测试数据报告输出; ● 过量程显示、测量异常检查 | |
设备尺寸(L*W*H,mm) | 300*185*150 | ||
设备质量(kg) | 38 | ||
· 单颗粒力学与电子传输性能是提升电池性能的核心要素，单颗粒抗压强度直接影响粉末压实密度及极片辊压工艺优化；单颗粒电子电导率则通过降低内阻、增强充放电倍率性能及抑制循环中接触电阻劣化，保障电极高效电子传输。
· 测试方法：微球颗粒使用溶剂散开后放置在载物台上，使用测试系统进行压缩试验，然后再在光学显微镜下观测；
压溃过程试验力与压缩位移的关系曲线 |

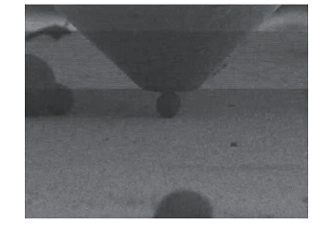

显微镜3D扫描：颗粒挤压 |

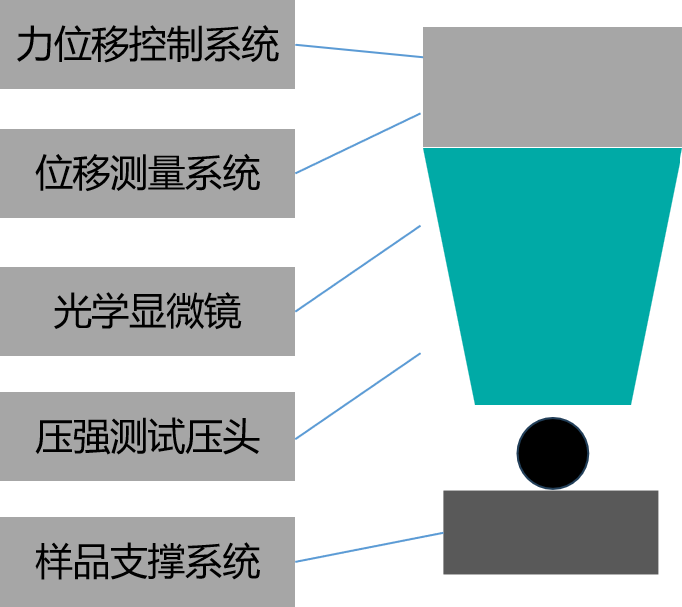

系统结构示意图 |
高精度 高精度位移控制与检测 高分辨率光学成像 超高精度力学检测 XYZ自动位移平台 | 多种功能模式 单点与线性模式可选 位移控制模式 加压-卸压模式 疲劳测试模式 | 专业数据分析管理 全智能精密力学控制 关键参数一站式采集记录 测量关联预测 MySQL数据库管理模式 | 国产替代首选 国产替代首选 高性价比 |
一、硅碳-单颗粒压溃测试 · 压入过程中出现台阶或突变，表示颗粒发生局部断裂/压溃； · 抗压强度:蓝色颗粒>绿色颗粒； ·不同颗粒的压溃位置、压溃力值并没有表现出一致的规律性。

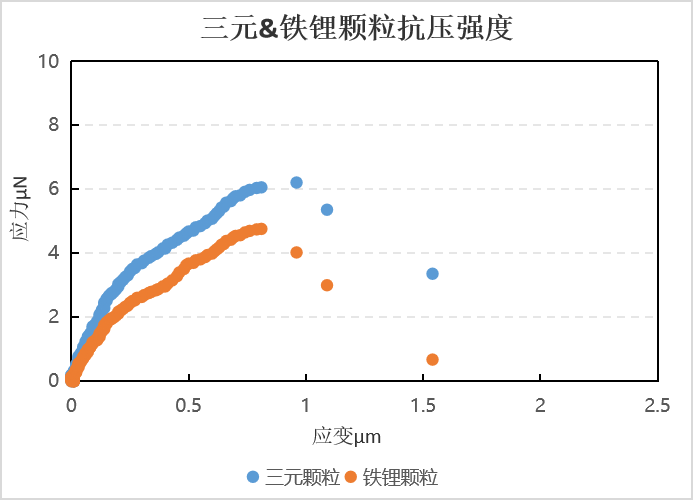

| 二、三元&铁锂颗粒抗压强度 · 相同方式制备三元和铁锂颗粒，对单颗 粒挤压测试评价颗粒的应力应变：挤压力三元颗粒＞铁锂颗粒。
|
