【关注川源科技HiCY】
-
服务热线 400-700-2017
服务热线 400-700-2017
搜索更多信息
引言
IQC全绿，电芯为何报废？
2025年Q3，某头部品牌旗舰机批量上市。三个月后，售后数据异常：循环500次，容量暴跌20%，远超内控标准（<15%）。拆解锁定负极：硅碳负极粉化，极片膨胀40%以上，电芯报废。
但IQC报告全部合格：粒径、比表面积、膨胀率、首效、硅含量，均在规格内。问题不在供应商造假，而在检验方法不对应应用场景。供应商用低压静态夹具（<1MPa）测膨胀率，电芯实际工作状态是高压动态循环（5-10MPa）。两个数字之间，隔着一整个失效盲区。
材料研究所追踪供应链、失效案例、来料数据，发现：这不是个案，是8个材料级盲区导致的系统性失效。每个盲区都是"行业普遍在测这个参数，但不知道测的方法/条件/阈值有问题"。

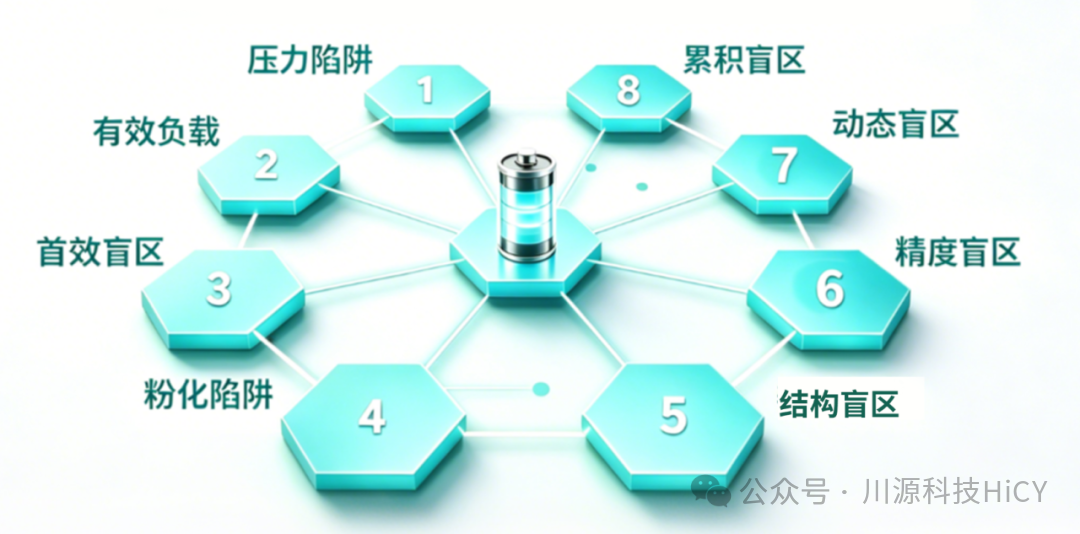

图1：硅碳负极八大盲区
行业盲区
行业普遍用低压（<1MPa）测膨胀率，IQC放行，但不知道低压数据不等于高压实际（5-10MPa），没有建立高压等效膨胀率的检测标准。
物理根因
多孔碳骨架弹性模量仅0.5-2 GPa（无定形碳/软碳），高孔隙率下有效模量进一步降低至<0.5 GPa，远低于铜箔110GPa和铝箔70GPa。低压（<1MPa）下线弹性区（应变<2%），硅嵌锂膨胀被弹性吸收；高压（5-10mpa）下塑性区（应变>5%），孔隙不可逆坍塌——大孔（50-100nm）压为中孔（10-50nm），中孔压为微孔（<2nm），缓冲空间耗尽后应力传递至硅颗粒，导致晶界断裂和粉化。
检测方案—单颗粒力值与膨胀收缩
基于对上述“压力陷阱”等微观力学盲区的深刻认知，川源科技（HiCY）推出的单颗粒力学测试仪（Particle系列），将研究视角从宏观极片下沉至单个活性颗粒，从根源上为行业提供了精准的解决方案。该仪器基于纳米移动平台，采用一站式单颗粒力学及电阻分析系统，能够利用高精度显微压杆对单个微米级颗粒进行轴向压缩，实时记录力-位移数据，精准定位颗粒的屈服点与破裂点，并将颗粒强度从传统的定性判断升级为可量化的硬指标。系统集成了高精度位移控制与检测（位移精度0.35μm）、高分辨率光学成像以及超高精度力学检测（压力精度±0.05mN），其压力传感器量程覆盖0.01~200mN，足以应对从软质前驱体到硬质正极材料等不同颗粒的测试需求。
该设备不仅解决了传统设备精度不足、成本高昂及进口依赖等问题，还能同步完成单颗粒力学特性（抗压性、反弹性）与电阻特性的一站式高精度检测，从颗粒层级为正/负极材料研发、粉末压实密度评估及极片辊压工艺优化提供直接的力学依据。通过统计批次强度分布，该技术可在材料入厂环节设立刚性门槛，直接淘汰强度不达标的批次。
在极片层级，川源科技的扣电原位膨胀测试系统（Coin系列）也精准回应了上述挑战，该系统基于创造性的零摩擦原位膨胀治具，集成了高精度位移、电压、电流、温湿度等核心传感器，解决了市面上因摩擦力大，而导致硅碳材料膨胀特性检测不准的问题，实现了极片层级原位膨胀厚度的快速测试，为硅碳负极筛选、极片配方与工艺优化提供了可靠的数据支撑，该方案测试的膨胀率与软包电芯结果高度对应，可在电芯制作前完成膨胀水平评估，大幅缩短开发周期。针对硅碳负极，建议要求供应商提供高压膨胀率（5MPa，100次循环）>50%直接退货。
在电芯层级，川源科技推出了电芯原位膨胀测试系统（CS系列），该设备通过同步多通道与全闭环智能伺服控制系统，实现了恒压力、恒间隙等6种模式，模拟真实的电池工况，在电芯充放电循环过程中实时、原位地追踪其膨胀力与厚度的动态变化。
更重要的是，该设备还集成了高精度位移、电压、电流、压力、温湿度等核心传感器，实现了对电芯宏观形变与微观电化学过程的同步关联分析，其高达±1μm的精度和±0.15%F.S.压力精度足以捕捉到细微的结构演变。这不仅为材料筛选、电芯结构设计优化提供了关键数据支撑，也从根本上解决了传统破坏性、非原位测试方法效率低、误差大的问题，其价值已获得全球消费电芯龙头企业ATL等客户的实践认可。
行业盲区
行业普遍用ICP-OES测总硅含量（如20%），IQC放行，但不知道部分硅被碳包覆层封闭，不参与电化学反应，没有建立有效硅负载率的检测方法。
物理根因
CVD沉积时硅烷气（SiH4）在碳骨架外表面优先沉积，形成"硅壳碳核"结构——外层硅厚度5-20nm，内层碳骨架未被覆盖。锂离子扩散系数约10^-13~10^-12 cm^2/s（vs 碳的10^-8~10^-7 cm^2/s），硅的离子扩散系数比碳低4-5个数量级，硅壳形成后离子传输受阻，内层硅（占总硅20-30%）无法反应，成为"死硅"。
检测方案
行业普遍用ICP-OES测定总硅含量（如20%）作为IQC放行指标，却不知CVD沉积过程中硅烷气优先在碳骨架外表面沉积形成的“硅壳碳核”结构，导致内层20-30%的硅因锂离子扩散系数比碳低4-5个数量级而无法参与反应。
川源科技推出的ICP+扣电克容量发挥联合解决方案，为硅碳负极的有效硅评估提供了精准的闭环诊断手段。首先通过ICP-OES精确测定材料的总硅含量，再借助川源科技自主研发的扣电自动组装平台（ACAP系列） ，实现扣式电池的高通量、高精度组装与测试，获得材料在实际电化学反应中的真实克容量。将ICP测得的“总硅”与扣电实测的“有效硅贡献容量”进行交叉比对，即可反推有效硅负载率——当总硅含量达标而克容量发挥偏低时，说明存在大量被碳包覆层封闭的“死硅”；反之，若克容量发挥与总硅含量匹配良好，则表明碳包覆层对锂离子传输的阻碍较小，硅的利用率高。从化学成分定量与电化学性能验证两个维度形成互补验证，从根本上解决了单纯依赖ICP总硅含量无法识别“死硅”的行业盲区，为硅碳负极材料的配方优化、CVD工艺调控及来料一致性管控提供了科学、可量化的评判依据。
行业盲区
行业普遍测首效（如82%），满足规格（>80%）即放行，但不知道首效与循环寿命呈非线性关系，没有建立首效-循环寿命关联曲线。
物理根因
首效<85%时，首次循环sei膜过厚（>50nm），消耗大量活性锂和电解液；后续循环硅膨胀导致SEI机械破裂（纳米硅断裂韧性<0.5-1 MPa*m^1/2，SEI有机层断裂韧性更低<0.1>50%，容量衰减加速。
检测方案—扣电首效与循环寿命测试
行业普遍以首效>80%作为单一放行指标，却不知首效与循环寿命之间存在非线性关联——首效<85%时，过厚的sei膜（>50nm）会触发“破裂-再生-增厚”的恶性循环，导致内阻上升超50%、容量加速衰减，单纯满足>80%的规格线远不足以保障长期循环稳定性。
川源科技推出的扣电首效与循环寿命测试方案，依托其扣电自动组装平台（ACAP系列）与充放电测试系统，为预锂化度评估与来料品控提供了电化学层面的量化依据。ACAP系列采用高精度线性模组、自动注液装置与自动封口模块，封口压力稳定且可在线调整，单次上料可组装20只电池，组装效率达60颗/小时，适配20、24系列扣电组装；设备体积小巧，可放置于手套箱内操作，并支持通过更换料盘实现不同型号电池的封装切换，同时配备视觉检测功能，对电极对位与涂层质量进行实时记录与判定，从源头剔除不良品。
凭借此方案系统建立首效-循环寿命关联曲线后，可将首效<88%设为黄色预警（加严抽检）、<85%直接拒收，有效解决了传统人工组装效率低、一致性差的行业痛点，从电化学源头为硅碳负极的预锂化工艺优化与来料一致性管控提供了科学、可量化的评判依据。
行业盲区
行业普遍测D50（二次粒子径，如8μm），IQC放行，但不知道决定粉化的是一次粒子径（单个纳米硅颗粒），没有将一次粒子径纳入来料检验标准。
物理根因
硅嵌锂体积膨胀率320%（Si→Li22Si5），对应体积应变=3.2。环向应力=E*ε/(1-ν)，E=170GPa，ε=0.72，ν=0.28，计算得应力约170GPa，远超硅断裂强度（~1GPa）。一次粒子径d>50nm时，应力无法通过晶界滑移释放，导致晶界断裂和粉化；d<20nm时，应力可通过晶格畸变和位错运动部分释放，粉化阈值显著提高。
检测方案—单颗粒力值与膨胀收缩
基于对“纳米硅粒径粉化陷阱”的深刻洞察——行业普遍以二次粒子径（如D50≈8μm）作为IQC放行指标，却不知真正决定粉化与否的是一次纳米硅颗粒的粒径——川源科技推出的单颗粒力学测试仪（Particle系列），从单颗粒层级为硅碳负极的失效溯源提供了精准的量化工具。该仪器基于纳米移动平台，采用一站式单颗粒力学及电阻分析系统，能够利用高精度显微压杆对单个微米级颗粒进行轴向压缩，实时记录力-位移数据，精准定位颗粒的屈服点与破裂点。针对硅负极嵌锂体积膨胀率高达320%所带来的内应力（环向应力约170GPa，远超硅断裂强度~1GPa），该设备可在材料入厂环节直接对一次颗粒进行单颗粒压溃测试，通过统计批次强度分布设立刚性门槛，直接淘汰强度不达标的批次。同时，系统还支持单颗粒电阻特性的一站式高精度检测，从颗粒层级为正/负极材料研发、粉末压实密度评估及极片辊压工艺优化提供直接的力学与电学依据。
